水環式真空泵基礎知識
水環真空泵(簡稱水環泵)是一種粗真空泵,它所能取得的極限真空為2000~4000Pa,大氣噴射器可達270~670Pa。水環泵也可用作緊縮機,稱為水環式緊縮機,是歸于低壓的緊縮機,其壓力范圍 為1~2×105Pa表壓力。
水環泵開始用作自吸水泵,然后逐步用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。在工業出產的許多工藝進程中,如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真 空回潮和真空脫氣等,水環泵得到廣泛的使用。因?yàn)檎婵帐褂眉夹g(shù)的飛躍發展,水環泵在粗真空取得方面一直被人們所注重。
因?yàn)樗h(huán)泵中氣體緊縮是等溫的,故可抽除易燃、易爆的氣體,此外還可 抽除含塵、含水的氣體,因而,水環泵使用日益增多。

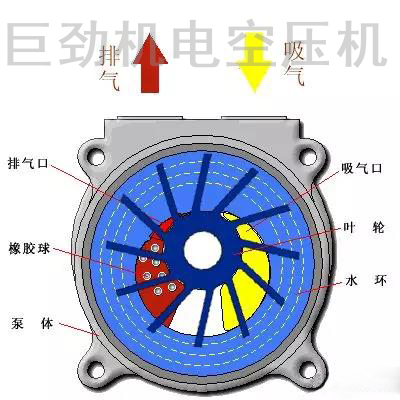

水環式真空泵作業原理如原理圖:在泵體中裝有適量的水作為作業液。當葉輪按圖中指示的方向順時針旋轉時,水被葉輪拋向四周,因?yàn)殡x心力的作用,水構成了一個決定于泵腔形狀的近似于等厚度 的封閉圓環。

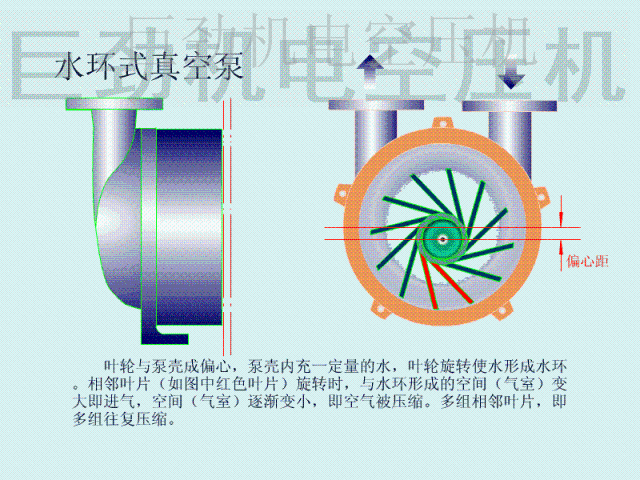

水環的上部本分外表恰好與葉輪輪轂相切,水環的下部內外表剛好與葉片頂端接觸度)。此刻葉輪輪轂與水環之間構成一個月牙形空間,而這一空 間又被葉輪分成葉片數目持平的若干個小腔。如果以葉輪的上部0°為起點,那么葉輪在旋轉前180°時小腔的容積由小變大,且與端面上的吸氣口相通,此刻氣體被吸入,當吸氣終了時小腔則與吸氣 口阻隔;當葉輪繼續旋轉時,小腔由大變小,使氣體被緊縮;當小腔與排氣口相通時,氣體便被排出泵外。
綜上所述,水環泵是靠泵腔容積的改變來實現吸氣、緊縮和排氣的,因而它歸于變?nèi)菔秸婵毡谩?水環泵和其它類型的機械真空泵比較有如下優點: 結構簡單,制造精度要求不高,簡單加工。 結構緊湊,泵的轉數較高,一般可與電動機直聯,無須減速設備。故用小的結構尺寸,可以取得大的排氣量,占地面積也小。
緊縮氣體基本上是等溫的,即緊縮氣體進程溫度改變很小。 因?yàn)楸们粌?nèi)沒有金屬磨擦外表,無須對泵內進行光滑,并且磨損很小。滾動件和固定件之間的密封可直接由水封來完結。 吸氣均勻,作業平穩可靠,操作簡單,維修方便。 水環泵也有其不好: 效率低,一般在30%左右,較好的可達50%。 真空度低,這不僅是因?yàn)槭艿浇Y(jié)構上的約束,更重要的是受作業液飽滿蒸氣壓的約束。
用水作作業液,極限壓強只能到達2000~4000Pa。用油作作業液,可達130Pa。
總之,因?yàn)樗h(huán)泵中氣體緊縮是等溫的,故可以抽除易燃、易爆的氣體。因?yàn)闆]有排氣閥及摩擦外表,故可以抽除帶塵埃的氣體、可凝性氣體和氣水混合物。有了這些突出的特色,盡管它效率低,仍 然得到了廣泛的使用。
水環式真空泵啟動、泊車關鍵: 1.水環真空泵開車前應做到:
(1)盤動聯軸器查看有無卡塞。
(2)查看周圍環境,查看各部螺絲是否緊固,各部件是否完好,各光滑點狀況是否杰出。
(3)開車時先封閉進氣管和排氣管,然后向泵的填料涵及氣水分離器灌水,當氣水分離器向外溢水時,開動電機,然后打開排氣管和進氣管。
2、水環真空泵開車后應做到:
(1)作業中要堅守崗位,常常查看電機,軸承溫度是否正常,各光滑點光滑是否杰出。
(2)調節水封的進水量,在確保泵的密封同時盡量減少用水量。
(3)調節給水量,使氣水分離器的水位保持在規則的高度,以便使泵以少的耗水量到達高的真空度。
(4)常常查看真空泵和自動排液器是否正常,嚴禁濾液進入真空泵。對備用泵應每隔十天開一次,避免泵內銹蝕。
3、水環式真空泵泊車時應做到:
(1)先封閉進氣管再封閉排氣管,然后停電及停止向填料及氣水分離器內灌水。
(2)當氣水分離器溢水停止向外溢水后,封閉向泵內的灌水管。
